功能 #2615
已关闭
功能 #2519: Ford_SYSR: System Requirement
功能 #2520: Ford_SYSR: FS_REQ0001_V2 LDM Input
Ford_SWER_0001_0003：电源电压降功率波形
由 盛炜 朱 在 8 个月 之前添加.
更新于 3 个月 之前.
描述

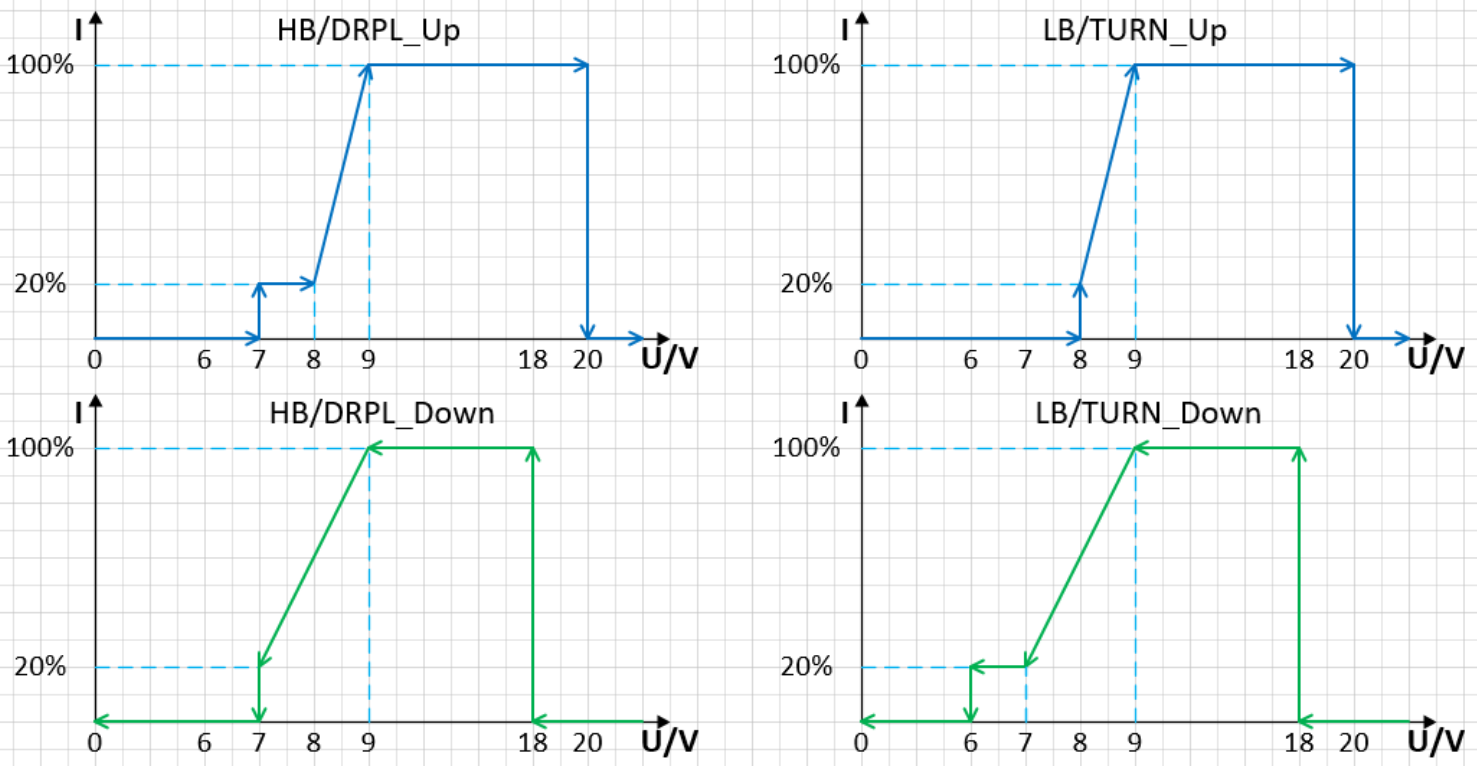

电压缓升和缓降，对于所有功能点亮（前提即main power和LB/TI power电压一致, LIN点灯信号ok），电压缓升时到达7V时HB+DRL/POS以20%（假设最低可承受输出）输出，并保持到8V，LB+TI开始以20%点亮，所有功能升高输出功率直到9V达到100%；电压缓降，从9V所有功能开始降额，到7V以下关闭HB+DRL/POS，但LB+TI保持20%输出直到6V以下关闭。（升降额曲线斜率按实际调整）
电压陡升（冷启动），目前只适用于LB和TI，为了保证启动速度以100%输出，启动后执行降额。（单独TI输入由于高电平持续时间可能无法考虑降额和诊断等）
文件
- 主题 从 Ford_SWER_0001_0001：Ford_SYSR: FS_REQ0001_V1 LDM Input 变更为 Ford_SWER_0001_0001：电源电压降功率波形
- 主题 从 Ford_SWER_0001_0001：电源电压降功率波形 变更为 Ford_SWER_0001_0004：电源电压降功率波形
- 主题 从 Ford_SWER_0001_0004：电源电压降功率波形 变更为 Ford_SWER_0001_0003：电源电压降功率波形
2024/10/29 与福特点检会议，硬件工程师（贾日晶）核实： 6V降功率到30%，硬件可以实现
2024/10/29 与福特点检会议，硬件工程师（贾日晶）核实，待硬件确认，明天给出反馈
- 关联到 功能 #2964: Ford_SWER_0087_0045: PV 电源电压与输出电流(客户11月20日有更新,暂未解析) 已添加
- 计划完成日期 从 2024-10-31 变更为 2024-11-05
- 文件 已删除 (
clipboard-202410251418-kwl5d.png)
- 状态 从 进行中 变更为 已解决
- 指派给 从 涛 陆 变更为 云浩 汪
- % 完成 从 90 变更为 100
- 计划完成日期 从 2024-11-05 变更为 2024-11-07
- 状态 从 已解决 变更为 反馈
- 指派给 从 云浩 汪 变更为 涛 陆
- 目标版本 从 H003_SW0007169.A001.8 变更为 H004_SW0007169.A002.0

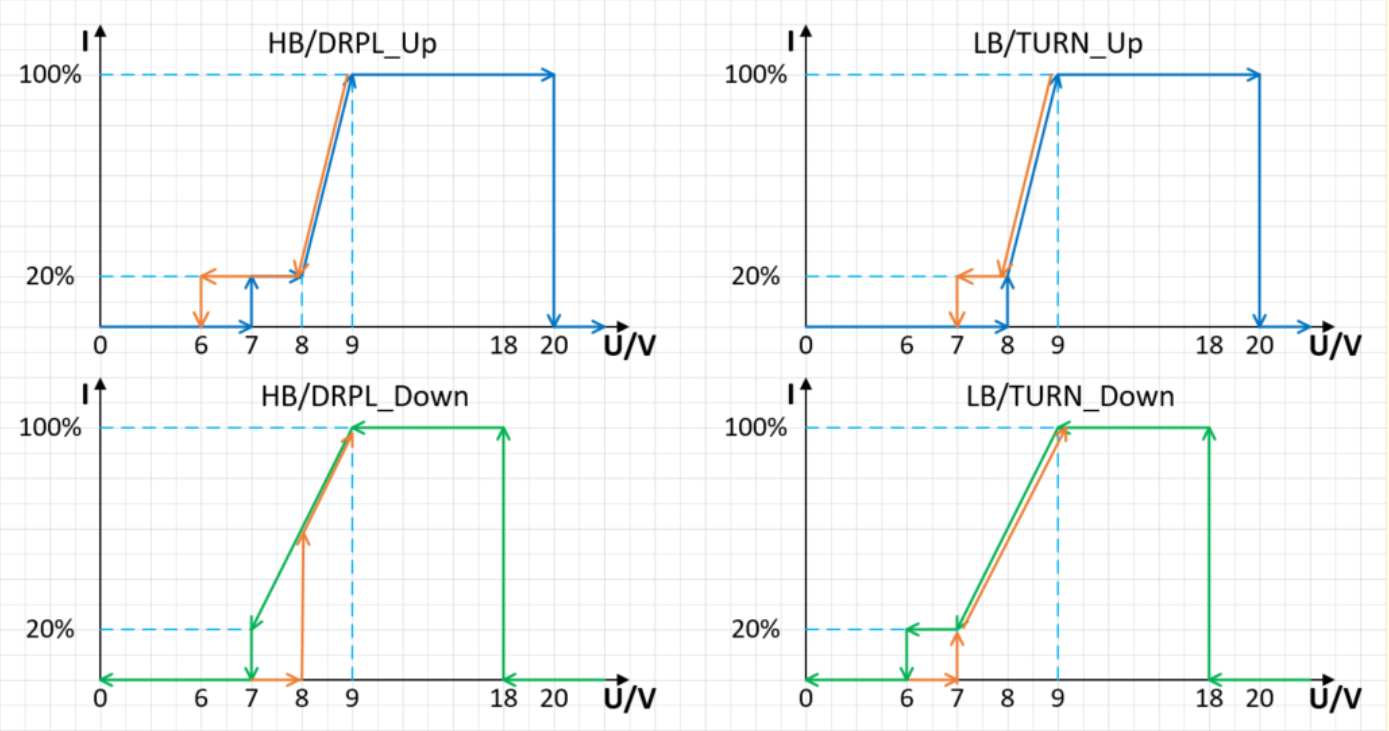

电压曲线更新，软件会按照如图所示的曲线进行缓升缓降
