Bug #3064

已关闭

近光/转向logic的高低电平判定值远低于7V

由 云浩 汪 在 7 个月 之前添加. 更新于 7 个月 之前.

状态:
Bug-已关闭
优先级:
普通
指派给:
涛 陆
目标版本:
H005_SW0007169.A003.0
开始日期:
2024-11-13
计划完成日期:
2024-11-20
% 完成:

0%

预期时间:
Bug-优先级:
高
Bug-实际关闭日期:
2024-12-03
Bug-不是问题原因:
Bug-验证说明:

客户已更新FS
要H004的硬件或者在H003飞线的硬件才能满足LB/TI ADC采样判断激活电压;

Bug-挂起原因:

硬件问题

描述

前提条件：
默认mode1的dataset

故障描述：
近光/转向logic的高低电平判定值，2V关闭，2.6V开启

操作步骤：
1、设置input CH2输入12V
2、设置input CH1输入0V（与input CH2单独供电）
3、缓慢上升input CH1，直至打开
4、缓慢上升input CH1

结果描述：
3、2.6V开启近光
4、2V关闭近光

文件

下载所有附件

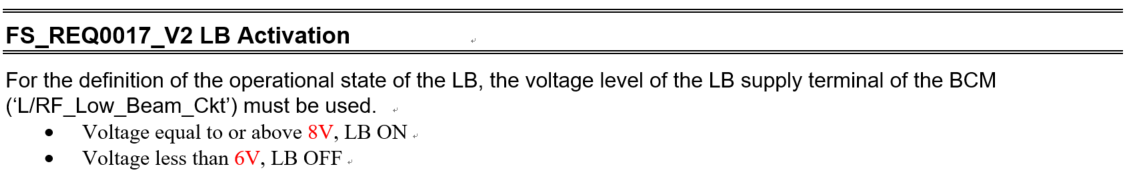

clipboard-202411161123-nbrok.png (53.8 KB) clipboard-202411161123-nbrok.png 盛炜 朱, 2024-11-16 11:23

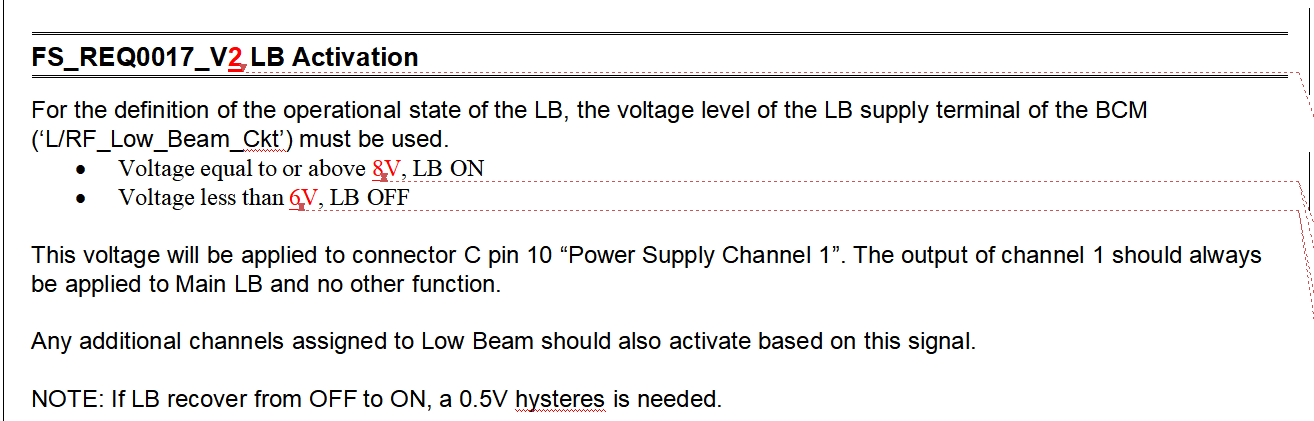

clipboard-202411201531-pjfbb.png (48.2 KB) clipboard-202411201531-pjfbb.png 云浩 汪, 2024-11-20 15:31

Bug-根本原因分析

目前是IO口，无法采样LB输入口电压

行为
Copy link
 #1

由 涛 陆 更新于 7 个月 之前

  • 跟踪 从 错误 变更为 Bug
  • 状态 从 新建 变更为 Bug-挂起
  • 指派给 从 涛 陆 变更为 盛炜 朱
  • 目标版本 从 H003_SW0007169.A001.8 变更为 H005_SW0007169.A003.0
  • Bug-优先级 被设置为 高
  • Bug-根本原因分析 已更新。 (差异)
  • Bug-挂起原因 已更新。 (差异)
行为
Copy link
 #2

由 盛炜 朱 更新于 7 个月 之前

行为
Copy link
 #3

由 云浩 汪 更新于 7 个月 之前

AXY1.9复测8V开启，6V关闭。

之前是7V上下界定，有个0.5V缓冲，现在应该不需要缓冲吧？

行为
Copy link
 #4

由 盛炜 朱 更新于 7 个月 之前

  • 指派给 从 盛炜 朱 变更为 云浩 汪
  • Bug-验证说明 已更新。 (差异)

客户会更新电源电压曲线,按曲线进行点亮及熄灭的测试

行为
Copy link
 #5

由 云浩 汪 更新于 7 个月 之前

  • 指派给 从 云浩 汪 变更为 涛 陆

回归测试不通过，TL的failsafe不能正常点灯，input CH2和TL logic不同电压，会闪

近光：
input CH2固定12V，LB logic大于等于8.1V亮，小于等于6.0V灭
input CH2和LB logic同时上电，大于等于8.1V亮，小于等于6.0V灭
仅LB logic上电，大于等于8.1V亮，小于等于6.0V灭

转向：
input CH2和LB logic同时上电，大于等于8.1V亮，小于等于6.1V灭。
仅TL logic上电，不亮
input CH2和TL logic不同电压，会闪

行为
Copy link
 #6

由 云浩 汪 更新于 7 个月 之前

  • 状态 从 Bug-问题回归验证 变更为 Bug-已关闭
  • Bug-实际关闭日期 被设置为 2024-12-03
