Bug #1965
已关闭FW_MLD_MINI_E2LB-2-MID：Turn单颗LED开路，要求是不支持一灭全灭，但是outage要报警，实际测试未报警
Bug-优先级:
中
Bug-实际关闭日期:
2023-12-04
Bug-不是问题原因:
Bug-验证说明:

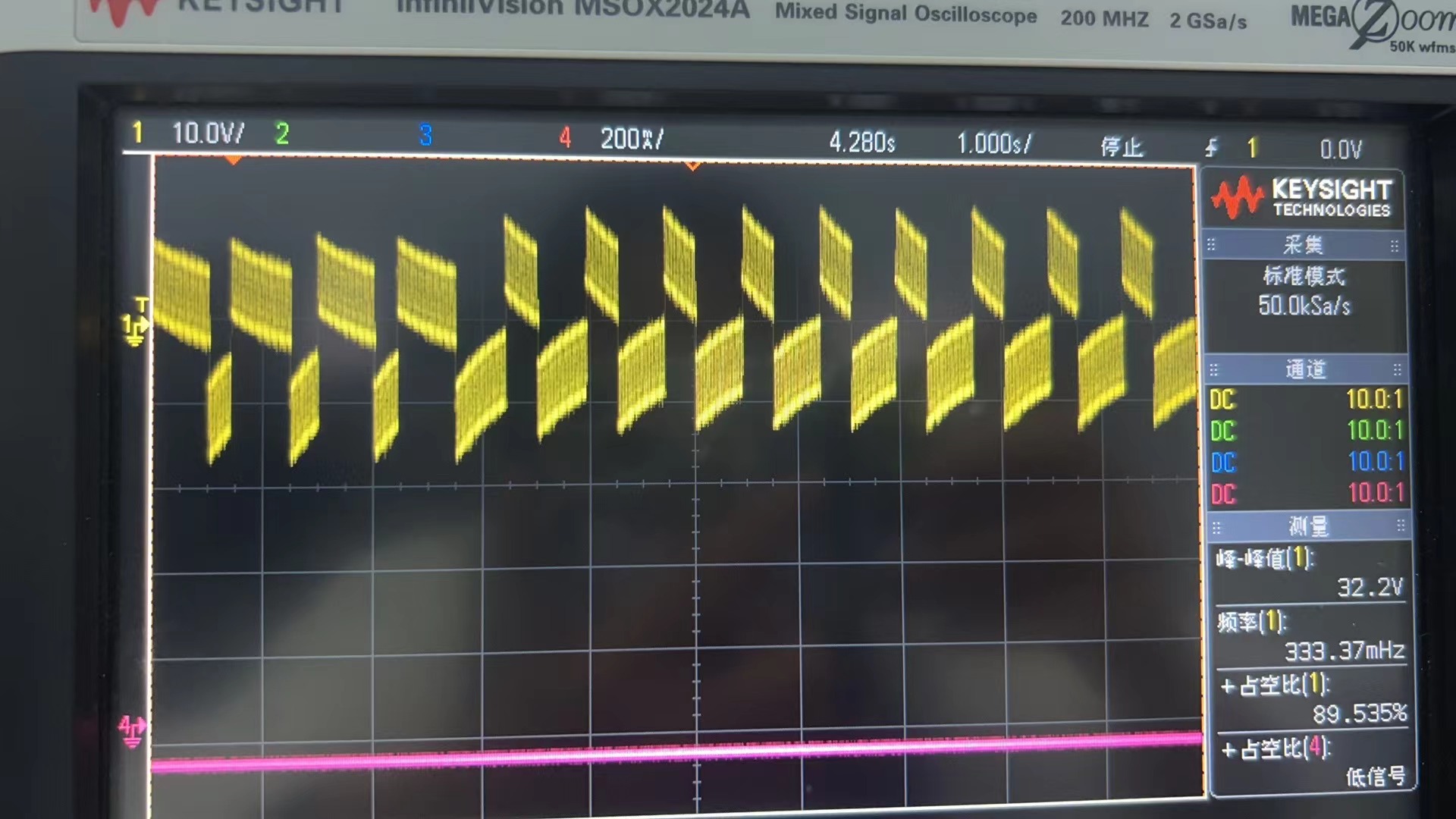

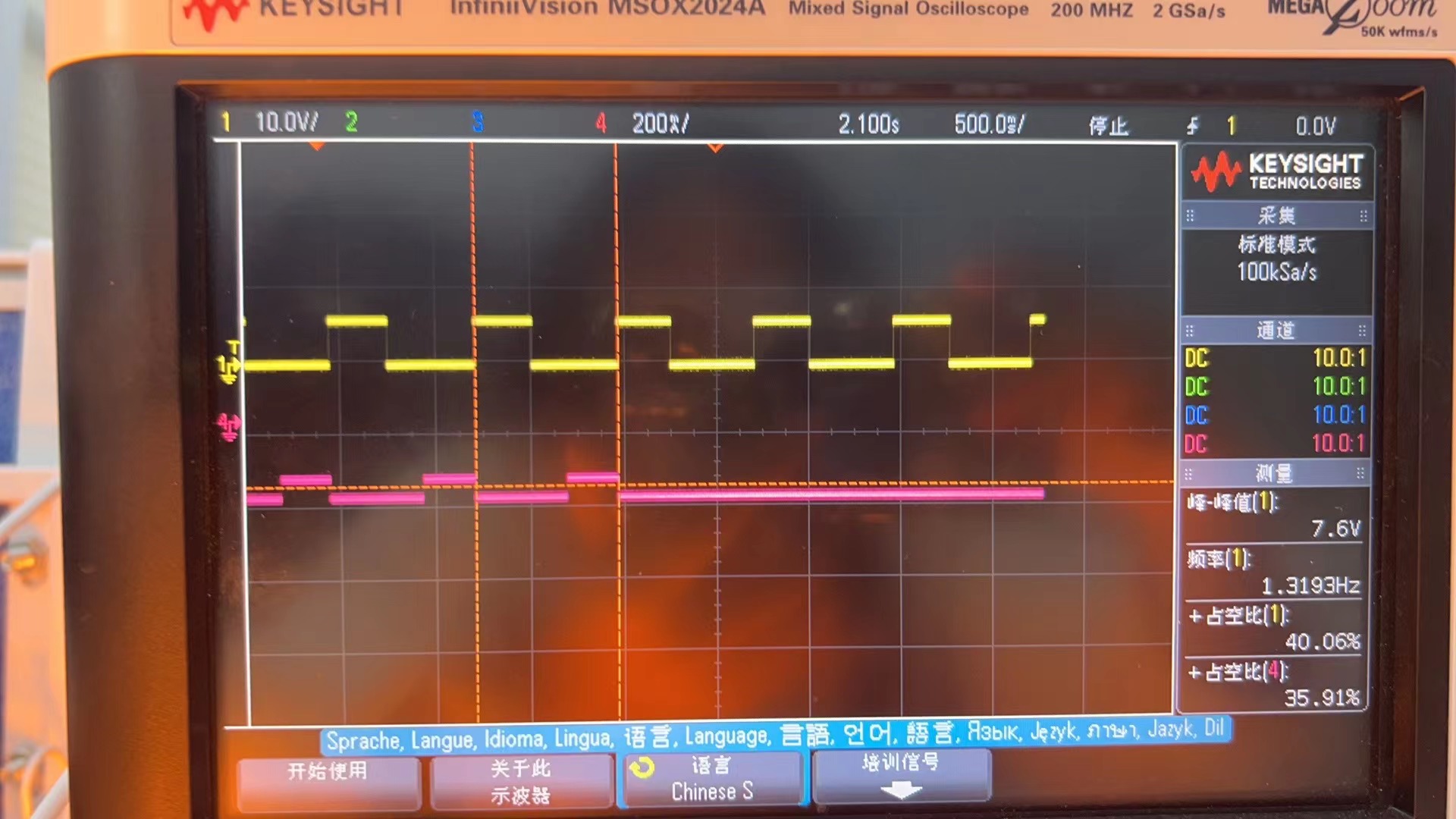

在turn给1.33HZ,60%PWM，单颗LED开路时，outage未报警；turn常高信号时，outage正常报警
Bug-挂起原因:
描述
【操作步骤】
1.电源14V供电，采用实际负载（散件）
2.TURN上电，进行单颗LED开路故障
3.查看TURN的状态以及outage报警状态
【预期结果】
3.TURN故障不支持一灭全灭，但是outage报警
【实际结果】
3.TURN故障不支持一灭全灭，但是outage未报警
【软件版本】
MLD1动画版本号:SW0005709.A001.0
MLD1应用版本号:SW0002249.C003
MLD1配置程序零件号:SW0002250.C003
MLD1引导版本号：SW0000494.B008
【备注】
在2023-5-18发布的软件版本上，也存在该问题
【问题截图】
文件
Bug-根本原因分析
1.一灭全灭标定配置错误，已修复；
2.驱动芯片EEPROM配置异常，导致无法识别开路故障，软件已优化修改
3.SW0005709.A001.3版本已修复 turn给1.33HZ,60%PWM，单颗LED开路时，outage未报警问题，请复测
相关的问题
由 康 王 更新于 超过一年 之前
- 文件 clipboard-202311111956-qoyxp.png clipboard-202311111956-qoyxp.png 已添加
- 指派给 从 康 王 变更为 静 吴
- 目标版本 从 SW0005709.A001.3 变更为 SW0005709.A001.1
- % 完成 从 0 变更为 100
- 预期时间 被设置为 6.00 小时
E2LB-2 MID项目在整改Outage报警测试问题时，单颗TURN LED开路故障 芯片一直无法识别，导致软件无法置上Outage报警；
排查结果如下：

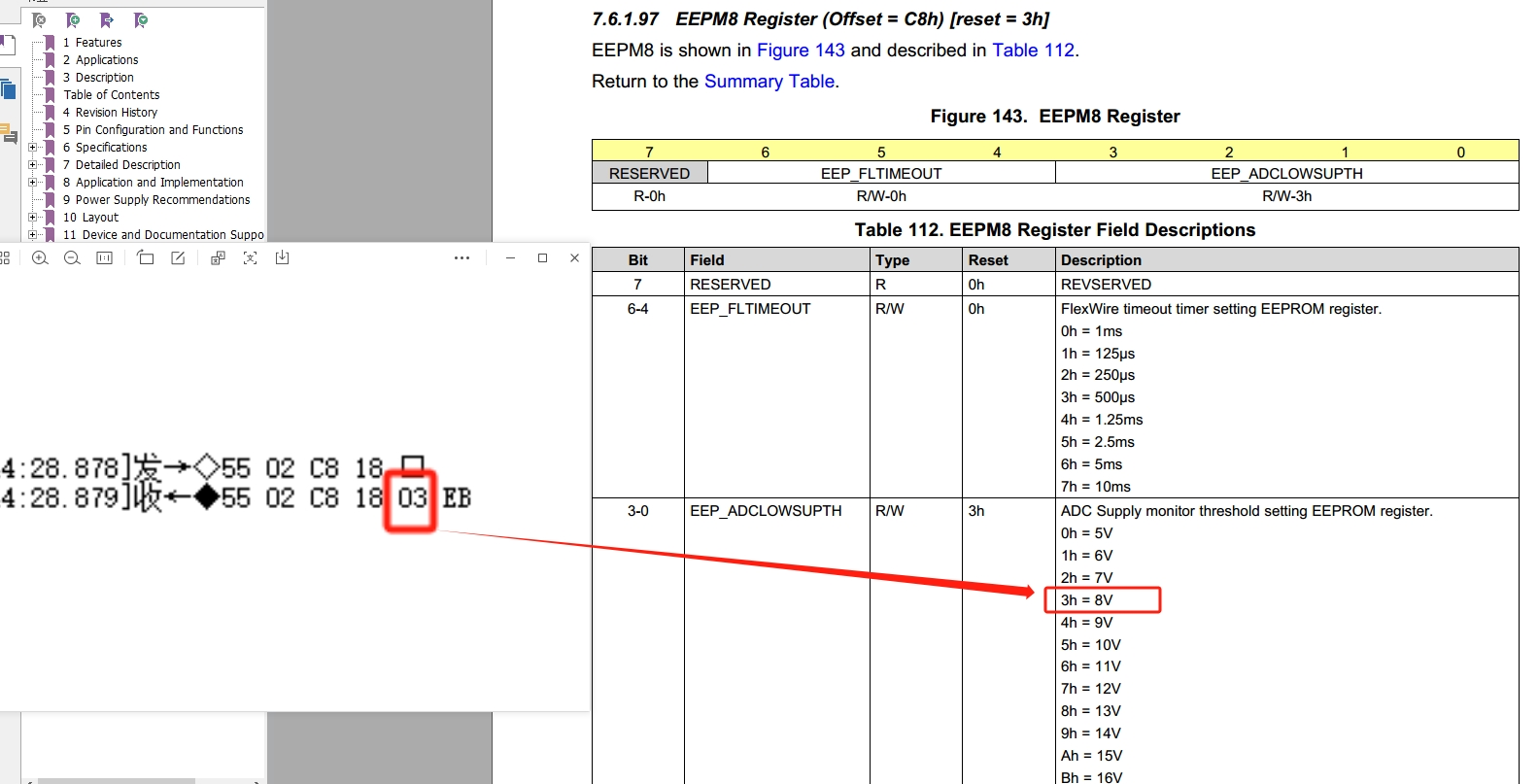

1.通过串口工具反读实际负载EEPROM配置 ，EEP_ADCLOWSUPTH配置参数如下图所示为 03（对应8v）,Interface 要求为 5v，导致一直无法达到阈值电压，芯片无法识别故障
2.CV通道Interface要求输出电压为5v，实际线损后到芯片大约4.95v，无法满足芯片检测故障报警阈值电压（5v）,是否要提高CV通道电压输出，确保芯片可以正常故障识别；
由 静 吴 更新于 超过一年 之前
- 关联到 Task #2279: FW_MLD_MINI_E2LB-2-MID：在SW0005709.A001.2版本上系统测试 已添加
