Bug #3118

已关闭

Ford_SWET_0038_0101/102：LSD1/2配置为DRL2，发送动画信号，无动画效果

由 平平 陈 在 7 个月 之前添加. 更新于 7 个月 之前.

状态:
已关闭
优先级:
高
指派给:
平平 陈
目标版本:
H004_SW0007169.A002.0
开始日期:
2024-11-21
计划完成日期:
2024-12-03
% 完成:

0%

预期时间:
Bug-优先级:
Bug-实际关闭日期:
2024-12-03
Bug-不是问题原因:
Bug-验证说明:
Bug-挂起原因:

描述

配置：
LSD1_usage_cfg=0x03(DRL2)
LSD1_Duty_Cycle_cfg=20%
LSD1配置Num_LED_LSD.cgf=4

DRL_Embrace_Delay_Welcome_cfg=1000
DRL_Embrace_Delay_Farewell_cfg=1000

Animation DRL配置：
DRL_embrace_Intensity_cfg=100%
DRL_Curve_Duration_Welcome_cfg=5000
DRL_Curve_Duration_Farewell_cfg=5000

测试步骤：
1.电源电压置高
2.IGN信号=OFF/ACC/Invalid/Unknown
WFSuperstate=0x1 Welcome /or 0x3 Farewell /0x0 Null
Headlight_Status=OFF/AUTO
Headlamp_Low_Beams_Out=OFF
Position_Park_Left_Cmd=Position_Park_Right_Cmd
Autolamp_Rqst=OFF
LB Logic=OFF
3.发送WFSubstate=(0x1)IllumEntry

预期结果：
3、DRL：DRL1 — 迎宾动画开启，延迟1S后，在5S内从亮度0%渐亮到亮度100%,动画结束后保持100%亮度长亮；
DRL2 — 迎宾动画开启，延迟1S后，在5S内从亮度0%渐亮到亮度20%,动画结束后保持20%(DRL2 占空比=DRL WF占空比 * LSD1 占空比)亮度长亮；

实际结果：
3、DRL：DRL1 — 迎宾动画开启，延迟1S后，在4.6S内从亮度0%渐亮到亮度100%,动画结束后保持100%亮度长亮；
DRL2 — DRL2无响应，无动画效果

文件

下载所有附件
Ford_SWET_0038_0101.xlsm (511 KB) Ford_SWET_0038_0101.xlsm dataset相应配置 平平 陈, 2024-11-21 14:35

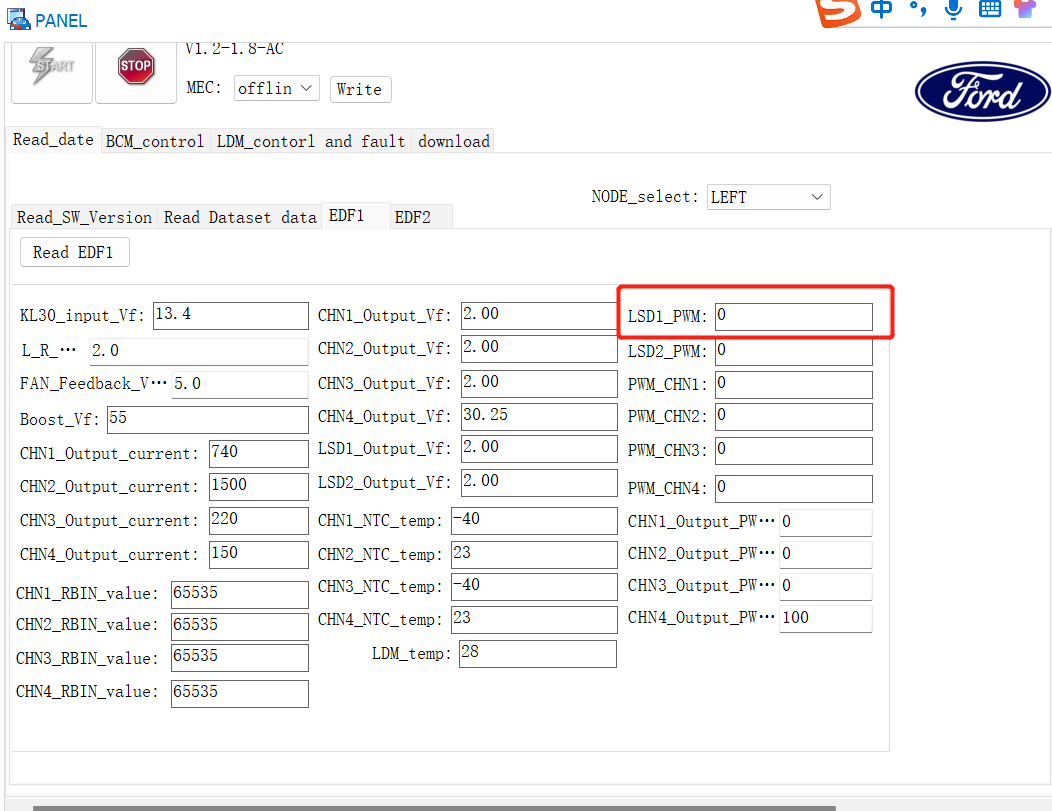

上位机读取LSSS截图.png (74.9 KB) 上位机读取LSSS截图.png 上位机读取LSSS未导通 平平 陈, 2024-11-21 14:36
行为
Copy link
 #1

由 涛 陆 更新于 7 个月 之前

  • 计划完成日期 从 2024-11-30 变更为 2024-11-27
  • 状态 从 新建 变更为 已解决
  • 指派给 从 涛 陆 变更为 平平 陈

问题已修复，请回归验证

行为
Copy link
 #2

由 平平 陈 更新于 7 个月 之前

  • 跟踪 从 错误 变更为 Bug
行为
Copy link
 #3

由 斌 徐 更新于 7 个月 之前

  • 目标版本 从 H003_SW0007169.A001.8 变更为 H004_SW0007169.A002.0
行为
Copy link
 #4

由 平平 陈 更新于 7 个月 之前

  • 计划完成日期 从 2024-11-27 变更为 2024-12-03
  • 状态 从 已解决 变更为 已关闭
  • Bug-实际关闭日期 被设置为 2024-12-03
行为
