Bug #2464

已关闭

Bug #1885: E2LB-2头灯REV10系统测试问题

Task #2463: GM_E2LB-2 BASE_REV010_回归测试

GM_E2LB-2 BASE_REV010_outage在电源电压=5.2v时停止报警

由 畅 陶 在 超过一年 之前添加. 更新于 超过一年 之前.

状态:
Bug-已关闭
优先级:
普通
指派给:
康 王
目标版本:
SW0005709.A001.4
开始日期:
2023-12-13
计划完成日期:
2023-12-14
% 完成:

100%

预期时间:
8.00 小时
耗时:
8.00 小时
Bug-优先级:
高
Bug-实际关闭日期:
2023-12-19
Bug-不是问题原因:
复测为电源电压=5v时outage停止报警，因低电压时模块停止工作导致，且此项目不要求outage欠压报警（设计单里规定）
Bug-验证说明:

复测为电源电压=5v时outage停止报警，因低电压时模块停止工作导致，且此项目不要求outage欠压报警（设计单里规定）

Bug-挂起原因:

描述

测试步骤：
采用真实负载测试
1、设置RBIN= 2000 Ohm，NTC=25℃；
2、设置电源电压14V，logic4的频率=1.33Hz Duty=60%，Turn ON
3、电源电压从14V缓慢调至5.5v及以下
4、电源电压上调至9v
预期结果：3、turn关闭，outage高
4、turn恢复，outage恢复
测试结果：6v关断，6.4v恢复，关断时outage长高，电源电压降低到5.2V时outage停止报警。
测试软件版本：APP:SW0005709.A001.4
配置：SW0001178.C004
动画：SW0001179.C004

文件


Bug-根本原因分析

复测为电源电压=5v时outage停止报警，因低电压时模块停止工作导致，且此项目不要求outage欠压报警（设计单里规定）

行为
Copy link
 #1

由 畅 陶 更新于 超过一年 之前

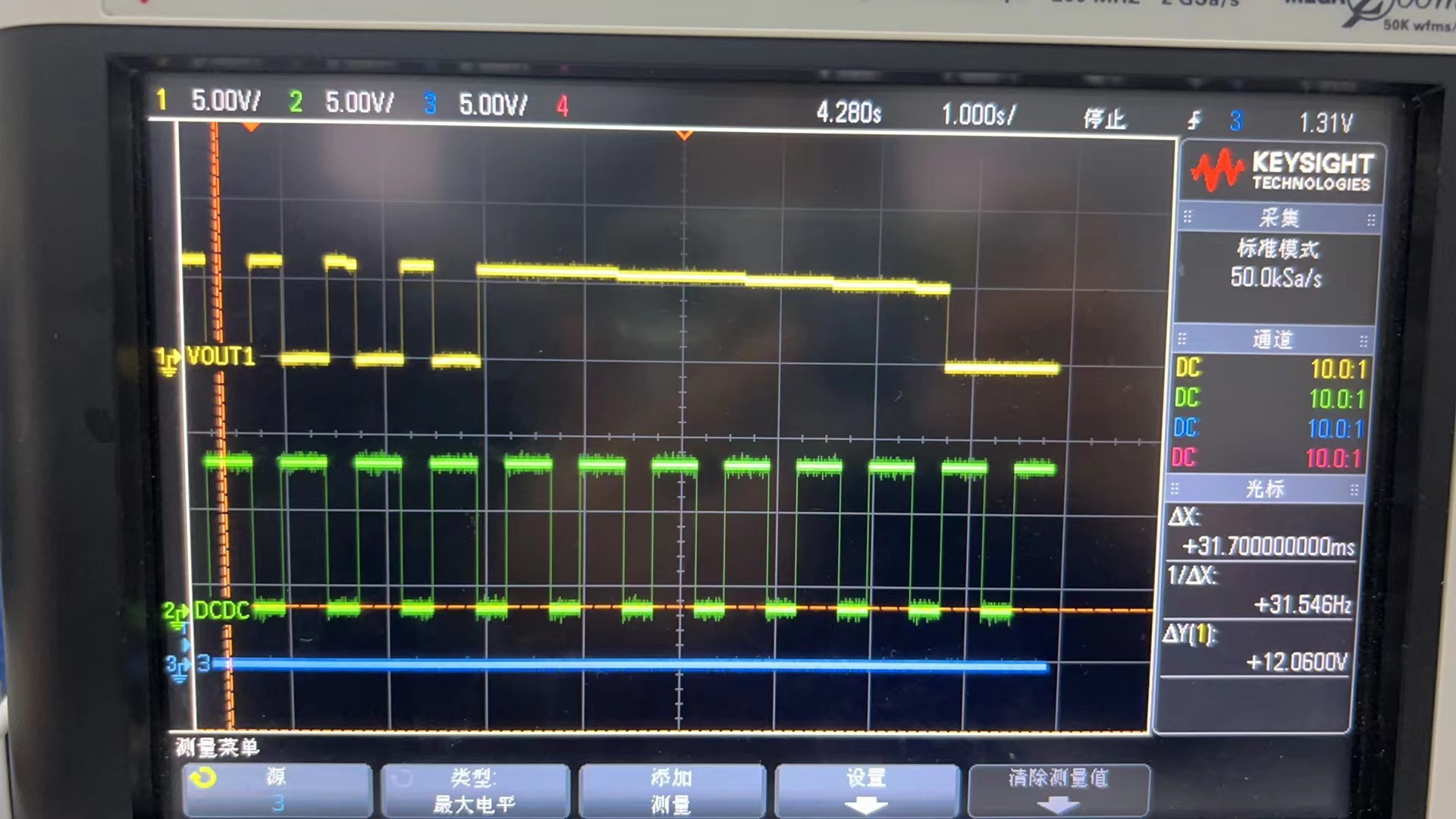

标定vout电压调到5.2V时，测试结果为5.8v关断，6.2v恢复，关断时outage长高，继续降低电源电压，降到5v时候，outage会停止报警，6.2v恢复时候outage恢复高低高低。

行为
Copy link
 #2

由 畅 陶 更新于 超过一年 之前

  • 状态 从 Bug-新建 变更为 Bug-不是问题
  • % 完成 从 0 变更为 100
  • Bug-根本原因分析 已更新。 (差异)
  • Bug-不是问题原因 被设置为 复测为电源电压=5v时outage停止报警，因低电压时模块停止工作导致，且此项目不要求outage欠压报警（设计单里规定）
行为
Copy link
 #3

由 畅 陶 更新于 超过一年 之前

  • 状态 从 Bug-不是问题 变更为 Bug-已关闭
  • Bug-实际关闭日期 被设置为 2023-12-19
  • Bug-验证说明 已更新。 (差异)
